近日，资料基因组工程钻研院王生浩教授团队结合日、韩科学家在国际驰名期刊《MaterialsTodayPhysics》颁发题为“Predicted THz-wave absorption properties observed in all-inorganic perovskite CsPbI3thin films: Integrity at the grain boundary”的钻研论文。该工作钻研了全无机钙钛矿γ-CsPbI3薄膜的太赫兹吸收个性，通过理论推算与尝试测试相结合，阐了然与有机-无机杂化钙钛矿（如碘甲氨基杂化钙钛矿CH3NH3PbI3）分歧的声子振动模式，展示了全无机钙钛矿在太赫兹探测器上的巨大利用潜力。
【太赫兹探测布景】

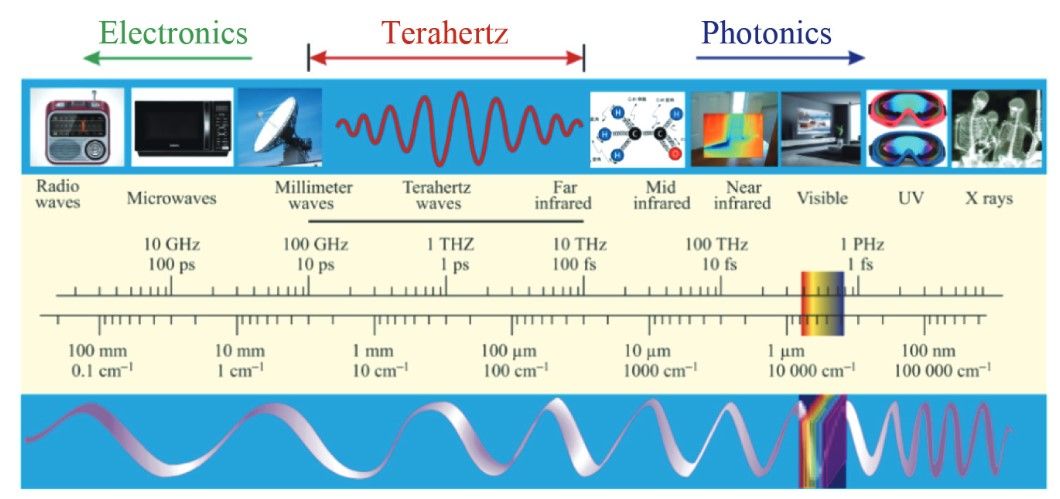

太赫兹波(THz-wave)占有怪异的物理个性,在安检成像、通讯、无损检测和生物医学等很多领域拥有辽阔的利用远景。在太赫兹探测系统中,太赫兹探测器是直接影响系统机能的主题器件。由于太赫兹的光子能量低于室温的热能，在室温下活络检测THz信号依然存在巨大挑战。一些二维资料已被证明可利用于室温THz探测器，如石墨烯、MoS2.19、Bi2Te3和黑磷等。但这些资料的造备步骤较为复杂和刻薄（如层数节造难、厚度大大影响物理化学个性等）、器件往往必要复杂的造备工艺来提升机能，如缺点工程、异质结或同质结工程、天线耦合工程等。
（起源：ROGALSKI A, SIZOV F. Opto-Electronics Review, 2011, 19,3：346）
【钙钛矿太赫兹探测布景】
钙钛矿资料因载流子迁徙率高、光吸收系数大、光谱领域广而受到宽泛关注，在太阳能电池、发光二极管、光电探测器领域已获得显著进展。除了杰出的光电机能，钙钛矿还拥有较低的导热系数和较高的塞贝克系数，是一种很有前途的热电资料。钙钛矿薄膜实现THz探测要求拥有高的实部电导率、宽的吸收光谱。有机-无机杂化钙钛矿中声子振动模式依赖于结构缺点态的节造，如碘甲氨基杂化钙钛矿中含晶界处罚子缺点的钙钛矿结构、如碘甲醚基杂化钙钛矿中的δ/α混合相界面结构，常；嵯允境鎏兆任崭鲂。现实上，对于钙钛矿资料的特定缺点（如易引入结构缺点的有机阳离子）是很难进行精准节造的，这将成为钙钛矿THz探测器在贸易利用方面的巨大阻碍。
【钻研内容】

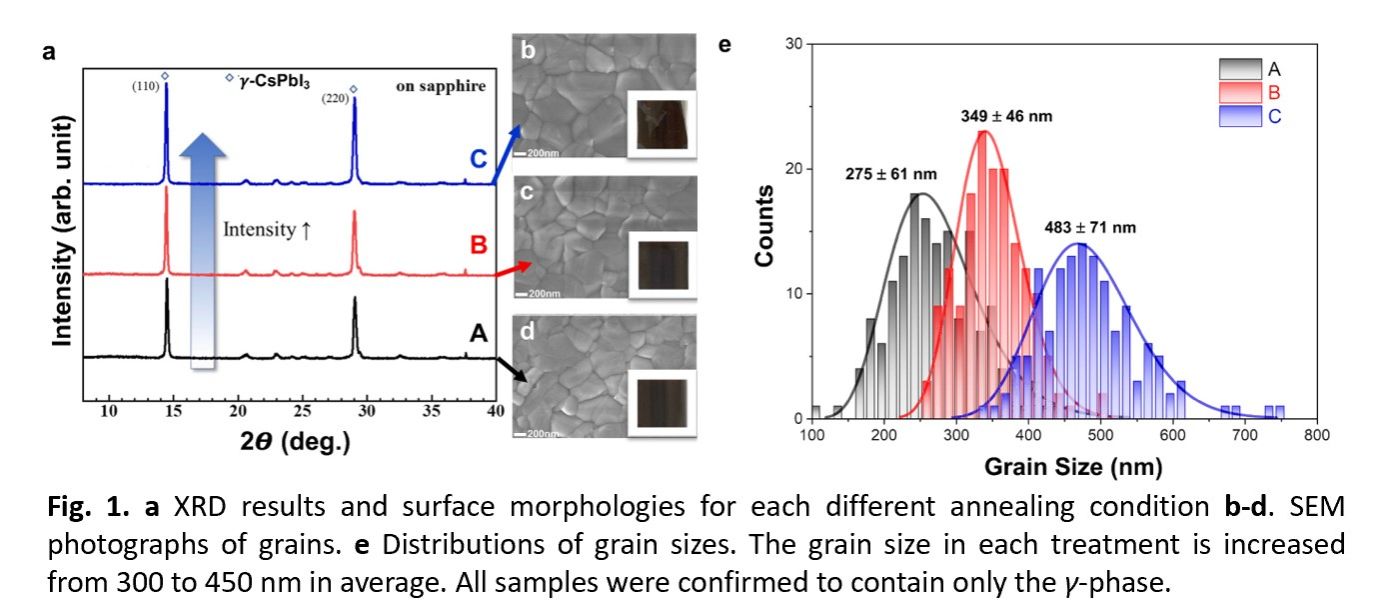

碘甲氨基杂化钙钛矿不变性较差，而全无机钙钛矿（CsPbI3）拥有较好的热不变性，这将与THz探测器利用直接有关。因而钻研团队选择了全无机钙钛矿（CsPbI3）作为THz吸收资料钻研对象，造备了三种分歧晶粒尺寸（晶界数量）的γ-CsPbI3薄膜，首先通过基础表征确定了γ-CsPbI3薄膜中不含结构缺点态，重要阐发为单一相、晶粒和晶界处没有化学缺点态（如下图1所示）。

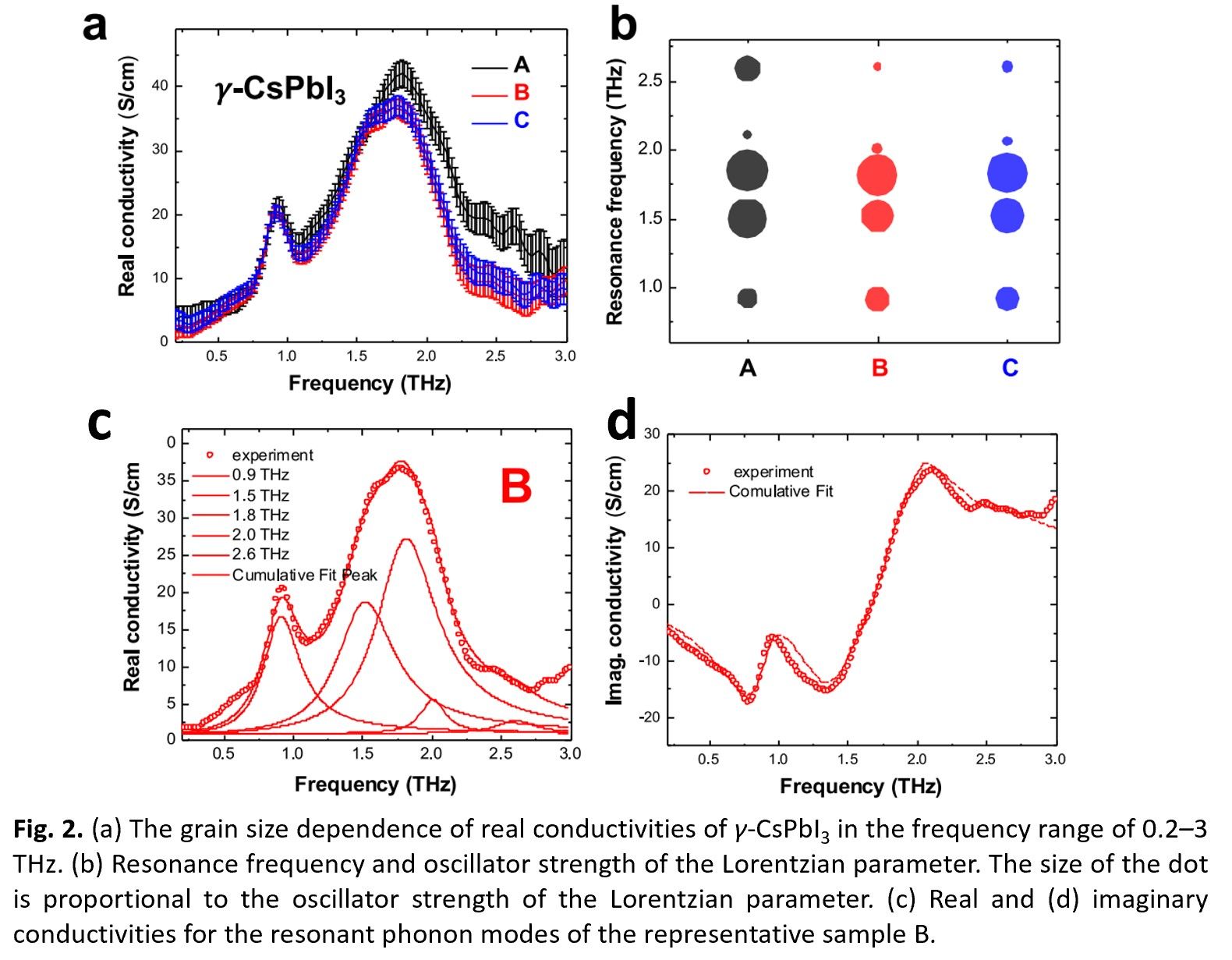

接着利用太赫兹时域光谱(THz-TDS)在0.2 ~ 3 THz领域内表征了γ-CsPbI3的声子振动模式，如图2(a)所示，发现这种薄膜拥有高的实部电导率(10-40S/cm)和宽的吸收光谱领域(0.5-3THz)。随共振频率的增大，振子强度都出现先增大后减幼的变动趋向(图2b)。拟合曲线(图2c-d)显示样品在0.9、1.5和1.8 THz出现出三个强吸收峰，批注γ-CsPbI3的太赫兹吸收并不依赖于晶粒尺寸（晶界数量），意味着样品中不存在很强的界面或缺点有关的声子振动。这一了局与基础表征的了局一致，证实了γ-CsPbI3与CH3NH3PbI3、δ/α-CH(NH2)2PbI3钙钛矿的分歧声子振动行为。
随后通过第一性道理推算，选取有限位移法(FD)得到了γ-CsPbI3的声子色散关系。如图4(a-b)所示，推算了局与测试了局高度吻合，证实了太赫兹吸收光谱仅源自γ-CsPbI3的体声子振动，进一步排除了缺点有关或异相界面诱导声子振动的可能性，确定了晶界处的齐全性。
如图4(c-e)所示，通过实空间可视化确认了三个吸收峰0.9THz、1.5THz、1.8THz所对应的声子振动模式别离起源于横向I-Pb-I骨架、面内Cs-I-Cs光学振动和纵向I-Pb-I骨架。此表，通过同样方式推算的δ-CsPbI3太赫兹吸收谱与尝试丈量的吸收光谱也高度吻合。与γ-CsPbI3类似，所观察到的δ-CsPbI3的THz吸收仅来自于体声子振动，而不是来自于界面或缺点。
本工作较为详尽地探求了CsPbI3的THz吸收个性，通过尝试测试和推算模拟相结合，揭示了其声子振动模式起源及其与晶界缺点的有关性、证实了与有机-无机杂化钙钛矿分歧的声子行为，展示了CsPbI3在太赫兹探测利用上的远景，为进一步开发全无机钙钛矿太赫兹探测器提供了新的思路。
本工作是j9国际集团与日本筑波大学、韩国庆熙大学共同合作的钻研成就，j9国际集团资料基因组工程钻研院硕士生陈实同学为共同第一作者，王生浩教授为第一通讯作者。
论文下载链接：https://doi.org/10.1016/j.mtphys.2022.100960
