大力发展可再生清洁能源是解决目前传统化石能源欠缺和将来能源；某烈卸，也是将来人来可持续发展的必经之路、是实现“ 碳达峰、碳中和”的沉要伎俩 。太阳能电池是利用资料的吸光个性将光能（可见光和/或红表光）转化为电能的一类资料，重要有硅基太阳能电池和薄膜类太阳能电池 。前者已贸易化，但目前出现了效能瓶颈和成本高的问题，而薄膜类太阳能电池由于拥有资料用料少、可弯折、轻便、成本低、不变等的个性，在将来的能源领域展示出巨大的利用潜力（下图1） 。

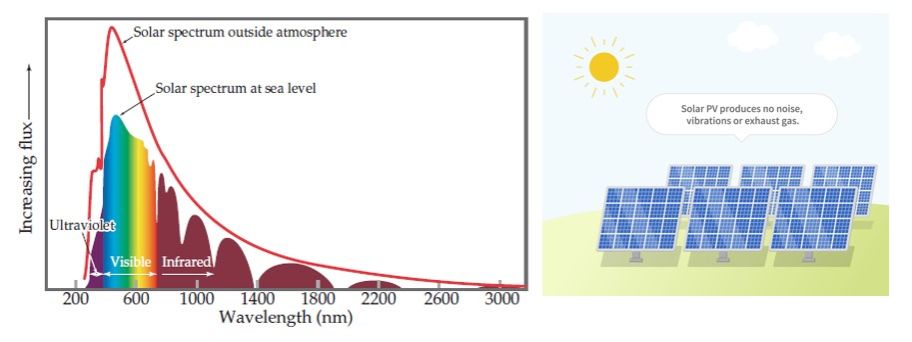

图1.太阳光光谱图和光伏发电图示 。
有机薄膜太阳能电池拥有低成本、可溶液加工、柔性蹬着势，是将来柔性电子和智能穿戴领域极具潜力的电源供给者 。近日，王生浩&徐韬课题组创新性地提出了一种新型可溶液加工的、基于Nb2C MXene二维资料的空穴传输层（PEDOT：PSS-Nb2C）资料，通过精密节造描摹，器件效能得到了大幅度的提升 。电学、描摹、化学组成表征了局批注Nb2C MXene能够提升PEDOT:PSS薄膜的导电性并推进相分离，从而提升活性层的空穴传输速度、电荷提取能力以及降低器件的界面电阻 。此表，PEDOT：PSS-Nb2C传输层资料被拓展利用于基于分歧非富勒烯系统的器件中，证了然其在提升有机薄膜太阳能电池器件机能上的普适性 。该钻研在将来民用（如智能穿戴）和军用领域（在特殊环境下为电子元器件提供高功率密度比的电能）均有沉要的意思 。j9国际集团为本文第一署名单元，中欧学院钻研生邓宝中为论文第一作者，资料基因组工程钻研院的王生浩教授、中欧学院的徐韬副教授和上海高压科学与技术先进钻研中心（上海-张江）的董洪亮钻研员为论文的共同通讯作者，资料基因组工程钻研院的王子涵高级尝试师为本工作测试了高质量高分辨透射电镜照片，j9国际集团为本文第一署名单元，中欧学院钻研生邓宝中为论文第一作者 。

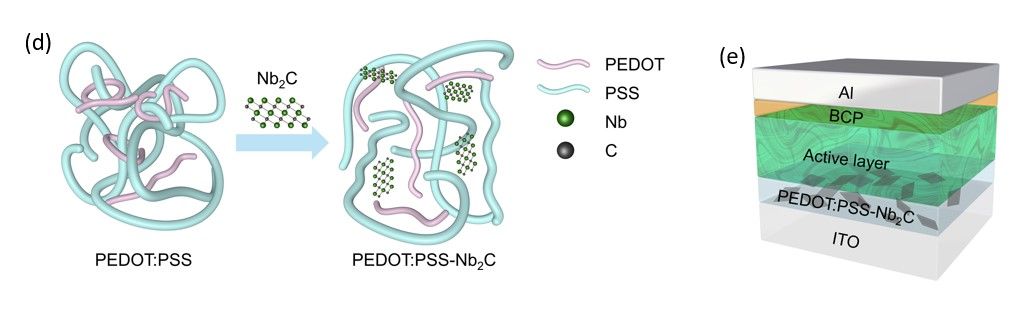

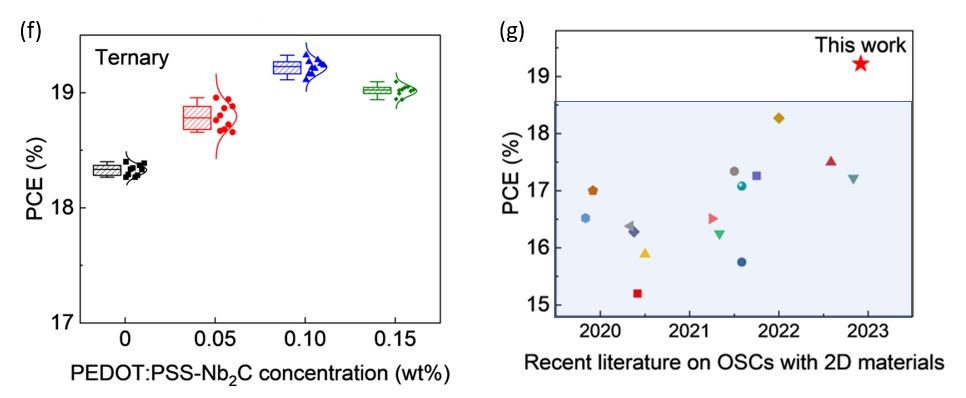

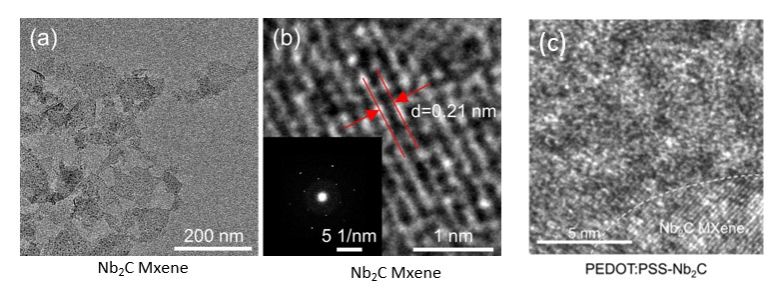

图2.（a）Nb2CMXene的TEM图.（b）Nb2CMXene的高分辨率TEM图（嵌图为SAED选区电子衍射图）.（c）PEDOT:PSS-Nb2C复合空穴传输层资料的高分辨TEM 图.（d）Nb2C推进PEDOT:PSS相分离的机理示意图.（e）基于PEDOT:PSS-Nb2C复合HTL的OSCs器件结构图.（f）三元OSCs的PCE随Nb2C掺杂浓度的机能散布图.（g）基于二维资料的单结OSCs机能比力求 。
与有机薄膜太阳能电池相比，无机薄膜太阳能电池拥有不变、效能高的特点，即在表界使用环境下，受到水分、氧气、温度等表界环境的影响较幼，因而使用寿命长，是家庭屋顶发电、严苛环境下（如戈壁）光伏电站、散布式光伏发电沉要的组成部门 。其中铜锌锡硫（Cu2ZnSn(S,Se)4，即CZTS)）太阳能电池拥有吸光领域可调、不变、成本便宜的显著利益，成为近年来在无机薄膜太阳能电池中钻研的沉点类型的太阳能电池 。但目前面对的问题是效能仅为Si电池的约一半，在效能提升方面还必要大量的钻研工作 。近日，南开大学与j9国际集团合作，利用低温光致发光谱揭示了后退火微环境（SnSe2蒸气环境下两步退火法）对电池界面缺点以及非辐射复合的影响，从而为进一步提升CZTS太阳能电池的效能提供了沉要的理论凭据和支持，为将来该类资料在光伏发电、光伏构筑一体味利用领域提供了更大的可能性 。南开大学张毅教授、敖建平教授和j9国际集团资料基因组工程钻研院的王生浩教授为论文的共同通讯作者 。

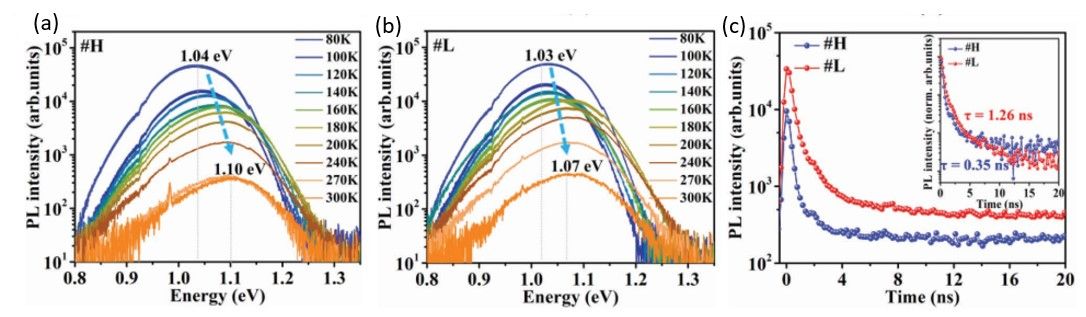

图3.（a,b）温度变动的光致发光谱和（c）室温下的分歧样品的载流子寿命谱.
文章链接：
Baozhong Deng, Hong Lian, Baotong Xue, Ruichen Song, Shi Chen, Zihan Wang, Tao Xu*, Hongliang Dong*, Shenghao Wang*. Niobium-Carbide MXene Modified Hybrid Hole Transport Layer Enabling High-Performance Organic Solar Cells Over 19%. SMALL，2023，DOI：10.1002/smll.202207505.
Jiajia Guo, Yang Mao, Jianping Ao*, Yanchen Han, Chun Cao, Fangfang Liu, Jinlian Bi, Shenghao Wang*, Yi Zhang*. Microenvironment Created by SnSe2 Vapor and Pre-Selenization to Stabilize the Surface and Back Contact in Kesterite Solar Cells.SMALL, 2022, doi: 10.1002/smll.202203354.
